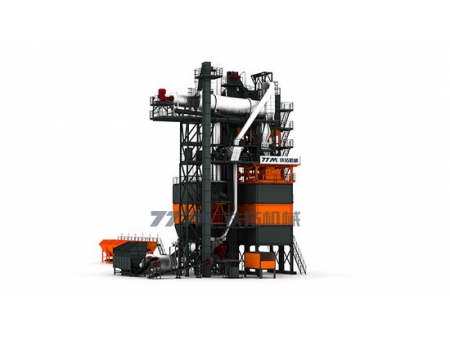

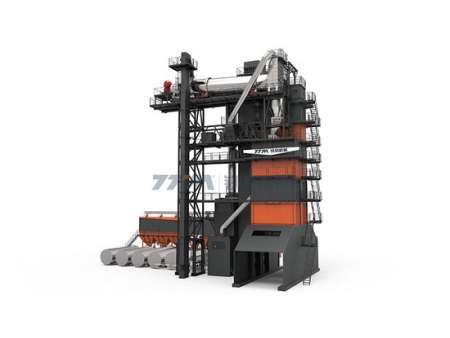

Trạm tái chế Asphalt trộn nóng thân thiện với môi trường, Seri TSE
Tải về
Hiệu suất định mức của cốt liệu nguyên chất: 80-320 (tấn/h)
Hiệu suất định mức của vật liệu RAP: 48-160 (tấn/h)
Hiệu suất định mức của vật liệu RAP: 48-160 (tấn/h)
Điểm nổi bật về Bảo vệ Môi trường
- Tiết kiệm điện năng
- Tất cả các bộ phận tiếp xúc với khí quyển đều được phủ một lớp cách nhiệt giúp làm giảm thất thoát nhiệt;
- Phương pháp gia nhiệt bằng điện được sử dụng thay thế cho phương pháp gia nhiệt dầu thông thường giúp bảo quản nhựa đường một cách tối ưu nhất;
- Bộ giảm tốc động cơ tiết kiệm năng lượng giúp giảm đáng kể mức tiêu thụ năng lượng;
- Chức năng trộn nóng bê tông nhựa tạo bọt giúp quá trình sản xuất tiết kiệm năng lượng hơn;
- Kiểm soát bụi và khử mùi
- Đầu đốt khí được phát triển độc lập có thể đáp ứng yêu cầu của khách hàng về nhiên liệu đốt sạch;
- Khí thải sẽ được chuyển đến đầu đốt để đốt thứ cấp, do đó nó giúp ngăn chặn không cho khí thải nhựa đường xâm nhập vào khí quyển;
- Các thiết bị ngưng tụ thông hơi được lắp đặt tại các lỗ thông hơi của các bể chứa dầu nặng và nhựa đường giúp làm giảm lượng khói thải ra ngoài màu xanh lam. Xúc tác oxy quang học và hấp phụ than hoạt tính cũng có thể được sử dụng để giải quyết vấn đề về khí thải.
- Hệ thống cấp lạnh được trang bị bộ thu bụi dạng bao tia xung thông qua ống dẫn để loại bỏ bụi tạo ra trong quá trình tải và vận chuyển;
- Silo nạp liệu tận thu được lắp với bộ phận trộn ướt để giảm bụi thải;
- Chức năng trộn nóng bê tông nhựa tạo bọt giúp làm giảm hiệu quả lượng khói tạo ra trong quá trình sản xuất;
- Bộ phận phun sương nguyên tử có thể được cấu hình kết hợp để giúp ngăn chặn hiệu quả bụi nhựa đường tại hiện trường;
- Giảm tiếng ồn
- Quạt hút cảm ứng có vỏ bọc âm thanh của quạt gió, miếng đệm chống rung và bộ giảm thanh ống dẫn giúp làm giảm tiếng ồn hiệu quả;
- Đầu đốt được trang bị bộ giảm thanh hiệu quả cao và vỏ bọc âm thanh để kiểm soát tiếng ồn;
- Gầu tải, sàng rung và các thiết bị khác tạo ra tiếng ồn đều được bao phủ bởi tấm thép cách nhiệt bằng len nhôm-silicat, mang lại hiệu quả tối ưu và giảm tiếng ồn hiệu quả;
Thông số kĩ thuật
| Model | | | | ||||
| Dung lượng của cốt liệu nguyên chất (t/h) | 80 | 120 | 160 | 160 | 160 | 240 | 320 |
| Dung lượng của vật liệu RAP (t/h) | 48 | 80 | 80 | 120 | 120 | 160 | 160 |
| Tỷ lệ RAP được đề xuất | 40% | 50% | 33% | 50% | 37.50% | 50% | 40% |
| Dung lượng của cốt liệu nguyên chất với RAP (t/h) | 100~120 | 140~160 | 200~240 | 200~240 | 280~320 | 280~320 | 360~400 |
| Cốt liệu nguyên chất | |||||||
| Bộ cấp lạnh | Số lượng thùng cấp lạnh có thể được cấu hình theo nhu cầu của khách hàng | ||||||
| Số lượng phễu | 4 | 4 | 5 | 5 | 6 | 6 | 6 |
| Thể tích của phễu đơn (m³) | 8 | 8 | 8 | 8 | 15 | 15 | 15 |
| Model máy sấy tang trống | GT100 | GT120 | GT160 | GT160 | GT240 | GT240 | GT320 |
| Đường kính trống máy sấy (m) | 1.75 | 1.95 | 2.25 | 2.25 | 2.5 | 2.5 | 2.7 |
| Chiều dài trống máy sấy (m) | 7 | 8 | 9 | 9 | 10 | 10 | 10 |
| Đầu đốt máy sấy | Tùy chọn: dầu diesel, dầu diesel dầu nặng, bột than, khí tự nhiên, dầu khí (theo yêu cầu của khách hàng) | ||||||
| Công suất đầu đốt (MW) | 9.8 | 14.8 | 19.7 | 19.7 | 29.6 | 29.6 | 39.4 |
| Hệ thống hút bụi | Trọng lực túi lọc | ||||||
| Khu vực lọc của túi lọc (m²) | 510 | 650 | 920 | 920 | 1200 | 1200 | 1500 |
| Số lượng thùng nóng | 4 | 5 | 6 | ||||
| Thể tích thùng nóng (m³) | 12 | 25 | 28 | 50 | |||
| Công suất máy trộn (kg) | 1500 | 2000 | 3000 | 4000 | 5000 | ||
| Truyền động của máy trộn | Hộp số đôi với đồng bộ hóa bánh răng | ||||||
| Bảo quản nhựa đường thành phẩm | Chứa dưới/chứa bên | ||||||
| Thể tích của thùng chứa dưới (t) | 100 | 200/300 | 200/300/400 | ||||
| Thể tích của thùng chứa bên (t) | 100/200 | 200/300/400 | |||||
| Vật liệu RAP | |||||||
| Model máy sấy tang trống | RGT64 | RGT80 | RGR80 | RGT120 | RGT120 | RGT160 | RGT160 |
| Đường kính máy sấy tang trống (m) | 1.8 | 2.25 | 2.5 | ||||
| Chiều dài máy sấy tang trống (m) | 8 | 8 | 10 | 12 | |||
| Đầu đốt máy sấy | Diesel, diesel dầu nặng, khí đốt tự nhiên, dầu khí đốt | ||||||
| Công suất đầu đốt (MW) | 5.9 | 9.8 | 14.8 | 19.7 | |||
| Buồng đốt (đường kính × chiều dài) | Ø1.6×3.8 | Ø1.8×4.2 | Ø2×4.2 | ||||
| Lưu trữ RAP (t) | 8 | 10 | |||||
| Máy trộn RAP | Tùy chọn | ||||||
| Công suất của máy trộn RAP (kg) | 600 | 1000 | 1500 | 2000 | |||
| Xử lý khí thải | Đốt thứ cấp trong máy sấy vật liệu nguyên chất | ||||||
| Cấp liệu RAP cho máy trộn | Máng cấp liệu hoặc băng tải (tùy chọn) | ||||||
| Tổng công suất (kW) | 90 | 110 | 160 | 160 | 185 | 185 | 200 |
