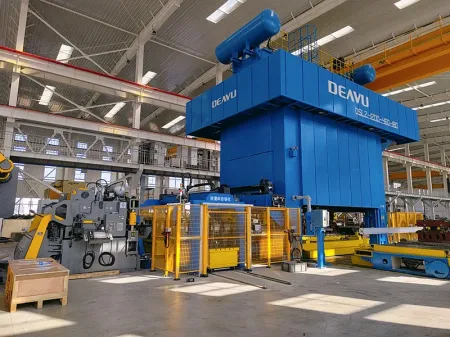

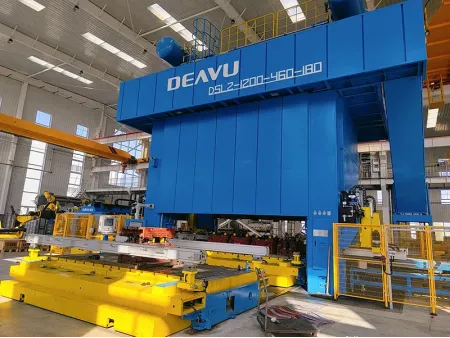

Máy Ép Dập Cơ Liên Kết Bánh Răng Lệch Tâm

Tải về

Trang web: https://metalforming-vn.com/1-8-eccentric-geared-link-motion-mechanical-press.html

Máy Ép Dập DS2/DSL2

Máy ép dập cơ khí dùng cho dập, đột lỗ, uốn, cắt và cắt phôi kim loại

Lực ép dập 400T đến 1250T
Số lần ép dập/phút 8SPM đến 25SPM
Hành trình 500mm đến 800mm
Kích thước bàn trượt 2800×1600mm đến 4000×2000mm

Máy ép dập cơ khí chuyển động liên kết bánh răng lệch tâm DS2/DSL2 được trang bị khung thép hàn cứng vững, bao gồm dầm trên, trụ đứng và đế máy, được liên kết chắc chắn bằng 4 thanh giằng gia cố dự ứng lực, mang lại độ ổn định vượt trội và độ chính xác cao cho các quy trình dập kim loại, đột lỗ, uốn, cắt và cắt phôi yêu cầu khắt khe. Dòng máy này được thiết kế để đáp ứng nhiều điều kiện sản xuất khác nhau, đặc biệt phù hợp cho sản xuất kim khí, gia công linh kiện ô tô và các ứng dụng yêu cầu độ chính xác cao.

Với lực ép dập từ 400T đến 1.250T và tốc độ hành trình từ 8 đến 25 lần/phút (SPM), máy ép dập cơ chuyển động liên kết bánh răng lệch tâm đảm bảo hiệu suất vận hành chính xác cao và đáng tin cậy. Máy được chế tạo theo tiêu chuẩn chính xác JIS Cấp -1 của Nhật Bản, mang lại độ ổn định vận hành lâu dài.

Ứng dụng

Phụ kiện kim khí: bản lề, khóa, ốc vít
Linh kiện ô tô
Sản phẩm khác: chốt dây an toàn, vỏ bộ lọc, khớp kẹp phẫu thuật

Các Đặc Điểm Chính

Hệ truyền động bánh răng lệch tâm, giúp truyền lực ổn định và giảm tiếng ồn
Hệ thống bảo vệ quá tải thủy lực hiệu suất cao, kết hợp dẫn hướng 4 mặt dài, đảm bảo độ chính xác cao và giảm thiểu lực bên
Hệ thống bôi trơn tuần hoàn tự động, cung cấp dầu định lượng từ điểm đến điểm, kèm tính năng phát hiện lỗi đường ống hoặc thiếu dầu
Khả năng mở rộng, tích hợp với hệ thống cấp liệu tự động và hệ thống thay khuôn tốc độ cao

Mặt trước 3D Máy ép dập khung tháo rời DS2

Hình 3D bánh răng lệch tâm DS2

Thông Số Kỹ Thuật

Model	Đơn vị	DS2-400T	DS2-630T	DS2-800T	DS2-1000T	DS2-1250T
Dòng		S	S	S	S	S
Lực ép dập	T	400	630	800	1000	1250
Điểm lực ép dập định mức	mm	13	13	13	13	13
Số lần ép dập mỗi phút	S.P.M	8-18	8-18	10-25	8-18	8-18
Chiều dài hành trình	mm	500	600	600	700	800
Chiều cao đóng tối đa	mm	1200	1300	1400	1400	1400
Điều chỉnh chiều cao khuôn	mm	500	550	600	650	650
Kích thước bàn trượt	mm	2800×1600	3200×1800	3600×1800	4000×1800	4000×2000
Kích thước bàn đỡ	mm	2800×1600	3200×1800	3600×1800	4000×1800	4000×2000
Áp suất khí nén yêu cầu	kg/cm²	0.55	0.55	0.55	0.55	0.55
Động cơ chính	kW.p	55	75	90	110	132
Khe hở khung bên	mm	1600	1800	1800	1800	2000
Điều chỉnh bàn trượt		Điện
Đệm khuôn		1 tấm, 2 xi lanh
Tải trọng đệm khuôn	tấn	80	100	150	150	200
Hành trình đệm khuôn	mm	200	200	250	250	250
Trọng lượng khuôn trên tối đa	tấn	10	12	15	18	20

Model	Đơn vị	DSL2-630T	DSL2-800T	DSL2-1000T	DSL2-1250T
Dòng		S	S	S	S
Lực ép dập	T	630	800	1000	1250
Điểm lực ép dập định mức	mm	13	13	13	13
Số lần ép dập mỗi phút	S.p.m	8-18	8-18	8-18	8-18
Chiều dài hành trình	mm	800	1000	1100	1200
Chiều cao đóng tối đa	mm	1200	1300	1400	1500
Điều chỉnh chiều cao khuôn	mm	500	550	600	700
Kích thước bàn trượt	mm	3600×1800	3800×1800	4000×2000	4000×2200
Kích thước bàn đỡ	mm	3600×1800	3800×1800	4000×2000	4000×2200
Áp suất khí nén yêu cầu	kg/cm²	0.55	0.55	0.55	0.55
Động cơ chính	kW.p	110	132	160	220
Khe hở khung bên	mm	1800	1800	2000	2200
Điều chỉnh bàn trượt		Điện
Đệm khuôn		1 tấm, 2 xi lanh
Tải trọng đệm khuôn	tấn	150	200	250 (có thể thêm khóa)	250 (có thể thêm khóa)
Hành trình đệm khuôn	mm	250	250	300	300
Trọng lượng khuôn trên tối đa	tấn	12	15	18	20

Cấu Hình Tiêu Chuẩn

Bộ truyền động biến tốc
Bộ bảo vệ quá tải thủy lực
Đèn chiếu sáng khu vực khuôn
Điều chỉnh bàn trượt bằng điện
Thiết bị an toàn quang điện
Đồng hồ số chỉ báo chiều cao khuôn
Hệ thống đối trọng cho bàn trượt và khuôn
Bộ đẩy khí
Hộp dụng cụ bảo trì
Sách hướng dẫn vận hành
Ổ cắm nguồn
Hệ thống điều khiển người – máy Defu
Thiết bị an toàn chống quá tải hành trình
Bộ mã hóa điện tử
Cảm biến phát hiện cấp liệu sai

Cấu Hình Tùy Chọn

Ly hợp ướt
Đệm khuôn khí nén
Công tắc chân
Hệ thống thay khuôn nhanh
Bộ trượt đẩy liệu
Bộ xả cuộn tự động
Cánh tay robot thông minh
Bàn đỡ di động
Bộ cảm biến liệu sót lại
Bộ giám sát lực ép dập
Cửa an toàn phía trước
Cửa an toàn phía sau
Khối chặn khuôn an toàn có phích cắm
Ly hợp và phanh tách rời
Phanh bánh đà

Thiết kế có thể thay đổi mà không cần báo trước và có thể được tùy chỉnh theo yêu cầu.

Tải xuống

Tài liệu giới thiệu sản phẩm của chúng tôi

Máy ép dập cơ khí liên kết bánh răng lệch tâm mang lại hiệu suất ổn định, chính xác và hiệu quả cho các hoạt động dập có yêu cầu cao. Liên hệ với chúng tôi để tìm hiểu thêm và lựa chọn giải pháp phù hợp nhất với nhu cầu sản xuất của bạn.
