Bộ lọc dầu xi lanh kép

Tải về

Trang web: https://snk-nonwovenmachine.vn/1-2-4-double-cylinder-carding-machine.html

Ứng dụng

Bộ lọc dầu xi lanh kép SPL được thiết kế để lọc dầu bôi trơn và các loại dầu nhiên liệu sử dụng trong động cơ diesel hàng hải và động cơ diesel cố định.

Đặc tính

Bộ lọc dầu xi lanh kép có một diện tích lọc lớn giúp thấm dầu tốt hơn và áp suất thấp hơn.
Các bộ lọc dầu được dễ dàng duy trì và không yêu cầu làm sạch thường xuyên.
Được trang bị với bộ chỉ số tắc nghẽn áp suất vi sai, chênh lệch áp suất sẽ được hiển thị liên tuc. Khi đạt đến giá trị nhất định, máy sẽ tự động nhắc nhở làm sạch.

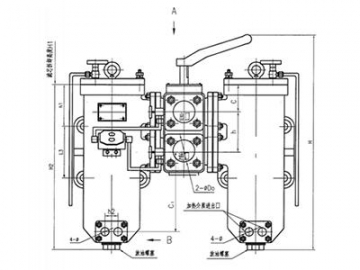

Thông số của bộ lọc dầu xi lanh kép SPL15, SPL20, SPL25, SPL32 và SPL40

LOẠI	Đường kính danh nghĩa (mm)	Kiểu lắp	Kích thước khung (mm)			Khoảng cách tháo gỡ (mm)	Kích thước kết nối của ống (mm)		Kích thước lắp ráp của ống (mm)					Kích thước lắp ráp của mặt đáy							Khối lượng tịnh (Kg)
	DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1
SPL15	15	C	328	180	196	260	M30X2 CB500-75		38	55	88	155	291	45	166	80	12	16	4	12	9.5
SPL20	20	C	310	207	260	230	M33X2 CB500-75		34	65	90	177	258	90	230	100	12	15	4	15	11.5
SPL25	25	D	315	323	230	270	M39X2 CB500-75		34	65	90	185	265	70	156		12	15	2	16.5	12
SPL25	25	C	315	205	260	270	M39X2 CB500-75		34	65	90	177	265	50	230	100	12	15	4	16.5	12
SPL32	32	D	380	232	200	330	60X60	38	34	65	96	187	330	70	170		12	15	2	16.5	12
SPL32	32	C	380	207	260	330	60X60	38	34	65	96	175	330	50	230	100	12	15	4	16.5	12
SPL40	40	C	462	261	314	360	60X60	45	43	70	110	224	363	100	274	130	15	20	4	17	22
Chú ý: Khi lắp đặt, phần D được treo còn phần C đặt bên cạnh. Chỉ số cảnh báo tắc nghẽn áp suất vi sai có thể dao động.

Thông số của bộ lọc dầu xi lanh kép SPL50, SPL65 và SPL80.

LOẠI	Đường kính danh nghĩa (mm)	Kiểu lắp	Kích thước khung (mm)			Khoảng cách tháo gỡ (mm)	Kích thước kết nối của đường ống (mm)		Kích thước gắn của ống (mm)					Kích thước gắn của mặt đáy (mm)							Khối lượng tịnh (Kg)
			H	B	L	H1	D	D0	C	H	L3	B1	H2	h1	L1	L2	b	R	n	d1
SPL50	50	X	447	425	410	425	86X86	57	220	90	140	355	422		260	210	18	25	4	20	85
		C		400								355	412	92	350	130
SPL65	65	X	580	453	410	535	100X100	70	365	105	160	375	527		260	210	20	25	4	20	120
		C		423								370	517	112	350	150
SPL80	80	X	780	541	492	660	116X116	89	443	124	190	456	650		350	270	20	25	4	22	165
Chú ý: Đối với phần lắp đặt, X đặt bên dưới trong khi C đặt ở bên. SPL 80 được trang bị hệ thống nâng (Hình 1). Chỉ báo tắc nghẽn áp suất vi sai có thể dao động.

Các thông số cho bộ lọc dầu xi lanh kép SPL100 và SPL 125

LOẠI	Đường kính danh nghĩa (mm)	Kích thước khung (mm)			Khoảng cách tháo gỡ (mm)	Kích thước kết nối của đường ống (mm)		Kích thước gắn của ống (mm)					Kích thước gắn của mặt đáy (mm)						Khối lượng tịnh (Kg)
	DN	H	B	L	H1	D	D0	C	h	B1	L3	H2	L1	L2	b	R	n	d1
SPL100	100	765	847	560	660	190	108	336	200	687	300	640	500	330	20	32	4	22	370
SPL125	125	850	900	605	760	215	133	420	225	732	340	730	540	370	20	32	4	22	420
Chú ý: Tiêu chuẩn cho mặt bích là GB573. Chỉ báo tắc nghẽn áp suất vi sai có thể dao động.

Các thông số kỹ thuật cho bộ lọc dầu xi lanh kép SPL150 và SPL200

LOẠI	Đường kính danh nghĩa (mm)	Kích thước khung (mm)			Khoảng cách tháo gỡ (mm)	Kích thước kết nối của đường ống (mm)		Kích thước gắn của ống (mm)					Kích thước gắn của mặt đáy (mm)						Khối lượng tịnh (Kg)
	DN	H	B	L	H1	D	D0	C	h	B1	L3	H2	L1	L2	b	R	n	d1
SPL150	150	890	1000	990	790	240	159	380	250	825	400	760	750	460	30	32	4	22	680
SPL200	200	1058	1155	1180	945	310	219	450	315	960	440	910	920	520	30	40	4	24	800
Chú ý: Tiêu chuẩn cho mặt bích là GB573-65. Có 3 đơn vị của phần tử lọc cho DN150 và 4 đơn vị của phần tử lọc cho DN200. Chỉ báo tắc nghẽn áp suất vi sai có thể dao động.
