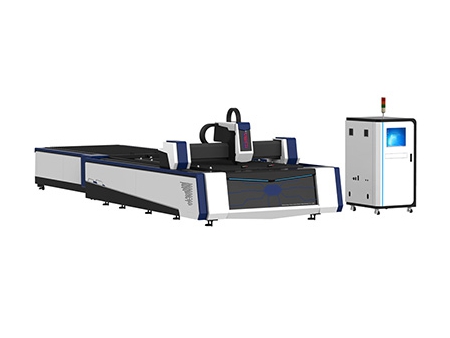

Máy cắt laser fiber có bàn cấp phôi tự động

Tải về

Trang web: https://cnclasercutting-vn.com/1-1-fiber-laser-cutting-machine.html

Thông số chính
1. Bàn làm việc: Bàn răng cưa
2. Tốc độ chạy không tải tối đa: 130m/phút
3. Nguồn laser fiber: Raycus/IPG
4. Đầu cắt laser fiber: Raytools/WSX

Thông số kỹ thuật:

Model	PS3015	PS4015	PS4020	PS6020
Vùng làm việc	3000*1500mm	4000*1500mm	4000*2000mm	6000*2000mm
Công suất laser	500W-800W	1000W-1500W	2000W-3000W	4000W-6000W
Bước sóng laser	1064nm
Bàn làm việc	Bàn răng cưa
Tốc độ chạy không tải tối đa	1200mm/s
Độ chính xác định vị	±0.05mm/m
Tốc độ định vị	20m/phút
Độ rộng đường cắt nhỏ nhất	±0.02mm
Độ dày cắt	≤24mm
Hệ thống điều khiển	Cypcut
Phương pháp định vị	Chấm đỏ
Tiêu thụ điện năng	≤12kW
Nguồn điện	380V/50Hz
Hơi phụ trợ	Oxy, nitơ, khí nén
Tuổi thọ module laser	Hơn 100.000 giờ
Đầu cắt laser fiber	Raytools/WSX sản xuất tại Mỹ
Thấu kính hội tụ	Lasermech sản xuất tại Mỹ
Hệ thống dẫn động	Động cơ servo Fuji 1500W Nhật Bản
Ray dẫn hướng	PMI sản xuất tại Đài Loan (hoặc có thể dùng THK của Nhật)
Hệ thống truyền động	Hệ thống thanh răng và bánh răng đôi
Hệ thống thanh răng	Sản xuất tại Đức
Hệ thống xích dẫn cáp	IGUS sản xuất tại Đức
Bảo hành	3 năm

Thành phần máy:

Bền chắc
Kết cấu thân máy được hàn chắc chắn, bàn thay phôi cấp phôi tự động, phù hợp cắt tấm kim loại
Đáng tin cậy
Hệ thống quang học và điều khiển ổn định
Chính xác
Bộ giảm tốc, bánh răng và thanh răng hiệu suất cao được nhập khẩu
Nguồn laser fiber
IPG của Đức hoặc Raycus với hiệu suất cao, tiếng ồn thấp, ổn định, tuổi thọ lên đến 100.000 giờ
Đầu cắt laser
Ray dẫn hướng chính xác cao từ Shangyin Đài Loan
Động cơ servo Yaskawa Nhật Bản có tuổi thọ lâu, di chuyển chính xác
Hệ thống làm mát
Hệ thống làm mát Làm mát đầu laser và nguồn laser

Khả năng cắt:

Công suất Laser
1. 0mm
2. 3mm
3. 6mm
4. 9mm
5. 12mm
6. 15mm
7. 18mm
8. 21mm

500W

Thép không gỉ

Thép cacbon

Nhôm

Đồng thau

Sắt

800W

Thép không gỉ

Thép cacbon

Nhôm

Đồng thau

Sắt

1000W

Thép không gỉ

Thép cacbon

Nhôm

Đồng thau

Sắt

1500W

Thép không gỉ

Thép cacbon

Nhôm

Đồng thau

Sắt

2000W

Thép không gỉ

Thép cacbon

Nhôm

Đồng thau

Sắt

3000W

Thép không gỉ

Thép cacbon

Nhôm

Đồng thau

Sắt

4000W

Thép không gỉ

Thép cacbon

Nhôm

Đồng thau

Sắt

6000W

Thép không gỉ

Thép cacbon

Nhôm

Đồng thau

Sắt

Kiểm soát chất lượng:

Đảm bảo chất lượng trong quá trình lắp ráp, kiểm soát sai số trong giới hạn cho phép
Kiểm tra nghiêm ngặt từng linh kiện
Kiểm tra khi xuất xưởng, 3*24 giờ sau khi chạy ổn định, chỉnh sửa lại thông số
Hiệu chỉnh thông số, bù dữ liệu để đảm bảo máy vận hành chính xác
Nội thất kim loại
Cầu thang
Thủ công mỹ nghệ kim loại
Đèn kim loại
Kệ trưng bày
Chữ kim loại
Dụng cụ nhà bếp
Phụ kiện kim khí
Linh kiện động cơ
Thùng chứa kim loại
Kệ trưng bày kim loại
Thang máy

Đặc tính:

Tốc độ tăng tốc: 19.6m/s² (2G)
Tốc độ định vị đồng thời tối đa: 160m/phút
Độ chính xác: ±0.05mm
Hiệu suất năng lượng với khả năng tiết kiệm năng lượng vượt trội
Chất lượng cắt tuyệt vời đối với các tấm kim loại mỏng & trung bình
Bộ cộng hưởng IPG: từ 1kW đến 6kW
Đầu cắt Raytools/WSX có công suất đầu ra 3kW
Đầu cắt Precitec HP cho công suất đầu ra trên 3kW
Hệ thống chuyển đổi khí áp cao sang thấp hiệu quả
Cảm biến điện dung, đầu cắt áp suất cao
Bảng tham số cắt ECO
Lớp màng bảo vệ trước khi cắt
Chức năng điều khiển công suất đầu ra để tự động lồng ghép cơ học (tại các góc và điểm mồi cắt)
Tính toán thời gian và chi phí tự động
Kết nối mạng qua PC ngoài
Bàn nạp phôi tự động (đi kèm trong dòng sản phẩm này)
Hệ thống hút khói (đi kèm trong dòng sản phẩm này)
Cảm biến 3 điểm tham chiếu (phát hiện xoay tấm kim loại)
Cảm biến đục lỗ (nhận biết hoàn tất đục lỗ)
Hệ thống thu gom phôi và phần thừa
Hệ thống điều khiển van tỷ lệ kép cho các áp suất khí khác nhau và hệ thống cắt áp suất cao chuyên biệt
