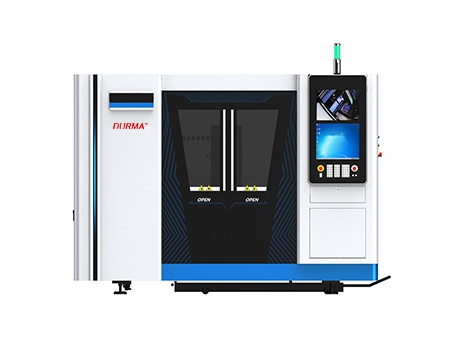

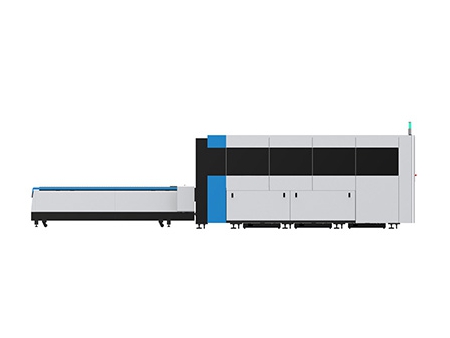

Máy cắt laser fiber loại khép kín

Máy cắt laser fiber loại khép kín
Máy cắt laser fiber loại khép kín
Máy cắt laser fiber loại khép kín
Tải về
Trang web:
  • Thông số chính
    1. Bàn làm việc: Bàn răng cưa
    2. Tốc độ chạy không tải tối đa: 130m/phút
    3. Nguồn laser fiber: Raycus/IPG
    4. Đầu cắt laser fiber: Raytools/WSX

Thông số kỹ thuật:

Model PS3015 PS4015 PS4020 PS6020
Vùng làm việc 3000*1500mm 4000*1500mm 4000*2000mm 6000*2000mm
Công suất laser 500W 800W 1000W 1500W 2000W 3000W 4000W 6000W
Bước sóng laser 1064nm
Bàn làm việc Bàn răng cưa
Tốc độ chạy không tải tối đa 1200mm/s
Độ chính xác định vị ±0.05mm/m
Tốc độ định vị  20m/phút
Độ rộng đường cắt nhỏ nhất ±0.02mm
Độ dày cắt ≤24mm
Hệ thống điều khiển Cypcut
Phương pháp định vị Chấm đỏ
Tiêu thụ điện năng ≤12kW
Nguồn điện 380V/50Hz
Hơi/khí phụ trợ Oxy, nitơ, khí nén
Tuổi thọ module laser  Hơn 100.000 giờ
Đầu cắt laser fiber Lasermech sản xuất tại Mỹ
Thấu kính hội tụ Lasermech sản xuất tại Mỹ
Hệ thống dẫn động Động cơ servo Fuji 1500W Nhật Bản
Ray dẫn hướng  PMI sản xuất tại Đài Loan (hoặc có thể dùng THK của Nhật)
Hệ thống truyền động Hệ thống thanh răng và bánh răng đôi
Hệ thống thanh răng Sản xuất tại Đức
Hệ thống xích dẫn cáp IGUS sản xuất tại Đức
Bảo hành 3 năm

Thành phần máy:

  • Nguồn laser fiber dùng loại nguồn IPG hoặc Raycus của Đức, hiệu suất cao, tiếng ồn rất thấp, độ ổn định cao và tuổi thọ trên 100.000 giờ.
  • Đầu cắt laser
  • Ray dẫn hướng chính xác cao từ thương hiệu ShangYin Đài Loan
  • Động cơ servo Yaskawa Nhật Bản có độ bền cao và độ di chuyển chính xác
  • Hệ thống làm mát làm mát cho cả nguồn laser và đầu cắt.
  • Điều khiển từ xa

Khả năng cắt:

  • Công suất laser
    1. 0mm
    2. 3mm
    3. 6mm
    4. 9mm
    5. 12mm
    6. 15mm
    7. 18mm
    8. 21mm
500W
Thép không gỉ
Thép cacbon
Nhôm
Đồng thau
Sắt
800W
Thép không gỉ
Thép cacbon
Nhôm
Đồng thau
Sắt
1000W
Thép không gỉ
Thép cacbon
Nhôm
Đồng thau
Sắt
1500W
Thép không gỉ
Thép cacbon
Nhôm
Đồng thau
Sắt
2000W
Thép không gỉ
Thép cacbon
Nhôm
Đồng thau
Sắt
3000W
Thép không gỉ
Thép cacbon
Nhôm
Đồng thau
Sắt
4000W
Thép không gỉ
Thép cacbon
Nhôm
Đồng thau
Sắt
6000W
Thép không gỉ
Thép cacbon
Nhôm
Đồng thau
Sắt

Kiểm soát chất lượng:

  • Sàng lọc linh kiện nghiêm ngặt đảm bảo từng chi tiết
  • Kiểm tra chất lượng trong quá trình lắp ráp, đảm bảo sai số trong phạm vi cho phép
  • Hiệu chỉnh và bù dữ liệu đảm bảo thông số hoạt động chuẩn xác
  • Kiểm tra vận hành tại nhà máy, chạy thử liên tục 3×24 giờ, sau đó điều chỉnh thông số lần cuối.

Đặc tính:

  • Tốc độ tăng tốc: 19.6m/s² (2G)
  • Tốc độ định vị đồng thời tối đa: 160m/phút
  • Độ chính xác: ±0.05mm
  • Hiệu suất năng lượng với khả năng tiết kiệm năng lượng vượt trội
  • Chất lượng cắt tuyệt vời đối với các tấm kim loại mỏng & trung bình
  • Bộ cộng hưởng IPG: công suất từ 1kW đến 6kW
  • Đầu cắt Precitec có công suất đầu ra 3kW
  • Đầu cắt Precitec HP cho công suất đầu ra trên 3kW
  • Thiết kế kín hoàn toàn, đảm bảo an toàn tối đa cho người vận hành
  • Hệ thống chuyển đổi khí áp cao sang thấp hiệu quả
  • Cảm biến điện dung, đầu cắt áp suất cao
  • Bảng tham số cắt ECO
  • Lớp màng bảo vệ trước khi cắt
  • Chức năng điều khiển công suất đầu ra để tự động lồng ghép cơ học (tại các góc và điểm mồi cắt)
  • Tính toán thời gian và chi phí tự động cho từng chi tiết
  • Kết nối mạng qua PC ngoài
  • Bàn nạp phôi tự động (đi kèm trong dòng sản phẩm này)
  • Hệ thống hút khói (đi kèm trong dòng sản phẩm này)
  • Cảm biến 3 điểm tham chiếu (phát hiện xoay tấm kim loại)
  • Cảm biến đục lỗ (nhận biết hoàn tất đục lỗ)
  • Hệ thống thu gom phôi và phần thừa
  • Hệ thống điều khiển van tỷ lệ kép cho các áp suất khí khác nhau và hệ thống cắt áp suất cao chuyên biệt
