Máy Cắt Lõi Thép Vô Định Hình (Lõi Amorphous)
Máy cắt lõi tự động theo chiều dài cho máy biến áp điện
Máy cắt lõi vô thép định hình (lõi amorphous) của chúng tôi được thiết kế chuyên biệt để sản xuất lõi thép vô định hình cho máy biến áp điện. Thiết bị này tự động cắt và xếp các dải ruy băng lõi máy biến áp, đóng vai trò quan trọng trong quy trình sản xuất của các nhà sản xuất máy biến áp lõi thép vô định hình (lõi amorphous). Máy cắt lõi này đặc biệt phù hợp để cắt và tạo lõi chữ C và lõi hình xuyến trong các nhà máy sản xuất lõi máy biến áp.
300-5000, 300-8000, 300-10000
Chúng tôi là đối tác tin cậy của các nhà sản xuất máy biến áp và các công ty yêu cầu dây chuyền sản xuất lõi vô định hình, chúng tôi cung cấp nhiều mẫu máy cắt lõi với các tùy chọn chiều dài cắt đa dạng, bao gồm:

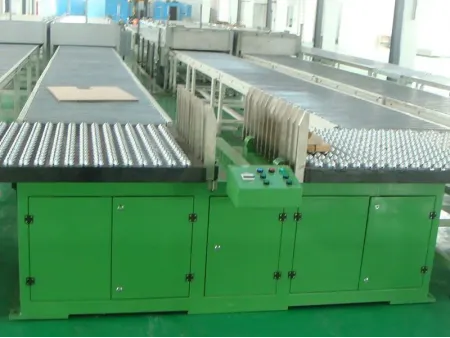

Ngoài máy cắt lõi vô định hình, chúng tôi còn cung cấp Lò ủ, lò sấy dạng hầm, bàn nâng nghiêng 90 độ, bàn xếp lõi để giúp quá sản xuất lõi máy biến áp trở nên thuận lợi và nhanh chóng.
| Model | ||||||
| Chiều dài cắt (mm) | 300-2000 | 300-3000 | 300-3500 | 300-5000 | 300-8000 | 300-10000 |
| Chiều rộng cắt (mm) | 140-220 | 140-220 | 140-220 | 140-220 | 140-220 | 140-220 |
| Độ dày cắt (mm) | Tối đa 15 lớp (mỗi lớp dày 0,025mm) | |||||
| Tốc độ cắt (lần cắt/phút) | 0-30 | 0-30 | 0-30 | 0-30 | 0-30 | 0-30 |
| Tốc độ cấp liệu (m/phút) | 5-90 | 5-90 | 5-90 | 5-90 | 5-90 | 5-90 |
| Chiều cao cửa lõi (mm) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| Chiều rộng cửa lõi (mm) | 30-450 | 30-450 | 30-450 | 30-450 | 30-450 | 30-450 |
| Độ dày xếp cửa lõi (mm) | 25-130 | 25-130 | 25-130 | 25-130 | 25-130 | 25-130 |
| Độ chính xác cắt chiều dài (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Độ chính xác xếp (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Nguồn điện | Ba pha, năm dây, 380V, 50Hz, công suất tổng 10kW | |||||
| Nguồn khí (MPa) | 0-0.7 | 0-0.7 | 0-0.7 | 0-0.7 | 0-0.7 | 0-0.7 |
| Diện tích lắp đặt (m) | 1.5*2 | 1.5*3 | 1.5*3.5 | 1.5*5 | 1.5*8 | 1.5*10 |
| Trọng lượng tổng (kg) | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| Cách xếp ruy băng | Treo | Đặt ngang | ||||
Máy cắt lõi biến áp chủ yếu bao gồm hệ thống cấp liệu, máy cắt, hệ thống xếp chồng và sắp xếp tự động, bảng điều khiển chính và hệ thống điều khiển điện.
Nạp vật liệu là bước đầu tiên trong máy cắt lõi biến áp, được trang bị ba bộ tháo cuộn, mỗi bộ có khả năng giữ tối đa 5 lớp ruy băng vô định hình với trọng lượng khoảng 1 tấn. Ba bộ này cung cấp đồng bộ 15 lớp ruy băng vô định hình để cắt. Vì ruy băng vô định hình tương đối mỏng, khoảng 0,025mm nên việc dùng ba bộ tháo cuộn này để vận chuyển 15 lớp ruy băng vô định hình cung lúc giúp nâng cao hiệu quả cắt và xếp.
- Ba bộ tháo cuộn được trang bị trong dây chuyền cắt lõi vô định hình này, mỗi bộ tháo cuộn có thể được sử dụng độc lập hoặc kết hợp.
- Mỗi bộ tháo cuộn có điều khiển tốc độ vô cấp.
- Cả ba bộ tháo cuộn đều được lắp tích hợp trên khung máy để dễ dàng vận chuyển và lắp đặt.
Máy cắt theo chiều dài sử dụng động cơ servo quán tính thấp để cấp liệu, cùng với hai xi lanh khí tác động kép để thực hiện chuyển động ép và nâng của các con lăn cấp liệu phía trên. Áp suất xi lanh khí có thể điều chỉnh trong khoảng 0-0.7 MPa. Đầu cắt và thân máy được thiết kế dạng mô-đun tách rời, thuận tiện cho việc bảo trì. Phần cắt sử dụng thanh dẫn tuyến tính nhập khẩu, động cơ servo công suất cao, cơ cấu thanh truyền và các dụng cụ cắt chính xác cao, đáp ứng yêu cầu cắt chính xác.
Tất cả các chức năng của máy cắt lõi vô định hình cho máy biến áp được thực hiện thông qua bảng điều khiển chính. Hệ thống sử dụng công nghệ điều khiển thông minh PLC để tự động hóa các bước cấp liệu, cắt, và xếp lõi. Khi bảng điều khiển chính hoạt động, màn hình hiển thị cung cấp thông tin trạng thái hệ thống theo thời gian thực, đảm bảo hoạt động trơn tru của dây chuyền cắt theo chiều dài. Nhiều nút dừng khẩn cấp được bố trí dọc theo đường vận hành và kiểm tra của bảng điều khiển chính để đảm bảo an toàn. Các thao tác khí nén ở các phần khác nhau của máy được điều khiển bởi chương trình và có thể điều chỉnh linh hoạt.
Chuyển động tuyến tính của bàn xếp được điều khiển bởi động cơ servo thông qua cơ cấu thay đổi tốc độ, thanh răng và bánh răng. Sau khi nhận vật liệu, bàn xếp được định vị theo các yêu cầu được lập trình sẵn để đáp ứng các yêu cầu ghép lớp lõi vô định hình. Độ dày xếp được kiểm soát bởi cơ cấu xi lanh áp suất với giới hạn. Khi nhận được tín hiệu giới hạn, bàn xếp sẽ tự động hạ xuống cho đến khi đạt độ dày yêu cầu. Tùy theo chiều dài cắt khác nhau, chúng tôi cung cấp hai loại cơ chế sắp xếp ruy băng theo kiểu treo và kiểu ngang
- Thiết bị cắt lõi vô định hình được thiết kế thành một khối tích hợp, với hệ thống điều khiển điện và các mô-đun chính được lắp đặt bên trong thân máy. Màn hình điều khiển được gắn bên trái thân máy qua cánh tay đòn xoay, giúp người dùng thao tác thuận tiện dễ dàng
- Phát triển thành công công nghệ cân inline cho dây chuyền sản xuất lõi ruy băng vô định hình.
- Đầu cắt và khung máy có thể tháo rời, thuận tiện cho việc bảo trì.
- Hệ thống servo, PLC và màn hình cảm ứng từ thương hiệu Mitsubishi Nhật Bản, màn hình màu 10.4 inch.
- Các bộ phận khí nén chính trong mày cắt lõi vô định hình đến từ thương hiệu FESTO của Đức.
- Cơ cấu nâng cấp liệu sử dụng thanh dẫn vít bi chất lượng cao, chống mài mòn, chịu tải lớn và có độ chính xác cao.
- Hệ thống cấp liệu đảm bảo hiệu suất ổn định và đáng tin cậy, cung cấp tốc độ cao trong vận chuyển ruy băng vô định hình.
- Chiều dài cắt được điều khiển bởi động cơ servo và máy tính, cho phép điều chỉnh tự động độ dài cắt.
Dây chuyền sản xuất lõi vô định hình là một hệ thống được thiết kế để sản xuất lõi vô định hình. Các quy trình chính liên quan đến dây chuyền sản xuất này bao gồm cắt, ủ, sấy khô, nghiêng (lật), thử nghiệm, v.v.
Ngoài việc sản xuất và cung cấp dây chuyền sản xuất lõi vô định hình, chúng tôi còn là đối tác tin cậy của các nhà sản xuất máy biến áp, các công ty sản xuất lõi biến áp, cán màng để phát triển các giải pháp sản xuất lõi toàn diện, đáp ứng các yêu cầu về thông số kỹ thuật và nhu cầu sản xuất.
