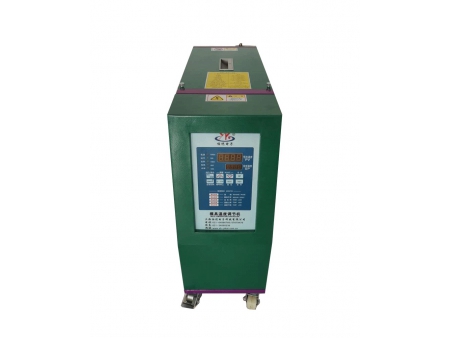

Máy điều khiển nhiệt độ khuôn dùng nước 180℃
Tải về
Đặc trưng
- Máy điều khiển nhiệt độ khuôn dùng nước 180℃ này được thiết kế với kích thước nhỏ gọn hơn kết hợp giữa các thiết bị tuần hoàn môi trường làm nóng, làm mát và gia nhiệt với bộ điều khiển nhiệt độ kép.
- Máy bơm được làm bằng thép không gỉ áp suất cao và lưu lượng lớn có khả năng chống ăn mòn, rỉ sét và ô nhiễm, kết hợp với độ bền bỉ đặc biệt của chúng, được sử dụng để duy trì nhiệt độ khuôn luôn đồng nhất, giúp cải thiện tính ổn định trong sản xuất.
- Ống và phụ kiện được làm bằng thép không gỉ SUS304: Tất cả các mối nối ống được làm kín chắc chắn bằng cách sử dụng chất bịt kín nhiệt độ cao để kéo dài tuổi thọ sử dụng.
- Môi chất làm nóng của bộ điều khiển nhiệt độ này là nước có nhiệt độ điều khiển cao nhất lên tới 180 ℃.
- Hệ thống điều khiển sử dụng một máy vi tính kết hợp với một bộ điều khiển tiên tiến, cho phép thực hiện nhiều chức năng khác nhau, bao gồm cả thời gian khởi động và tắt máy cũng như các cảnh báo lỗi. Chế độ điều khiển PID và các phương pháp gia nhiệt bằng rơle trạng thái rắn không tiếp xúc (SSR) được sử dụng để kiểm soát nhiệt độ chính xác và kéo dài tuổi thọ sử dụng. Nhiệt độ được cài đặt và hiển thị dưới dạng kỹ thuật số. Ngoài ra nó còn được trang bị một bộ hẹn giờ tiêu chuẩn (lên đến 99 giờ 59 phút).
- Một tín hiệu báo động được trang bị trên máy ép phun nhựa. Khi máy nhận được tín hiệu báo động, nó sẽ tự động dừng lại, giúp giảm thiểu tổn thất và lãng phí nguyên liệu.
- Công tắc nguồn chính có các chức năng bảo vệ chống mất pha, chống quá tải, chống mất cân bằng dòng điện và rò rỉ dòng điện. Khi SSR bị hỏng hoặc bị chập, công tắc nguồn chính sẽ tự động ngắt để bảo vệ bộ gia nhiệt.
- Khi chênh lệch nhiệt độ giữa nước tuần hoàn và nước cấpvào vượt quá 30 ℃, điện áp cấp nước có thể được đặt trên 0,1Mpa để giúp làm ổn định nhiệt độ kiểm soát.
- Khi đường ống bị vỡ, máy bơm nước và bộ gia nhiệt sẽ tự động dừng lại để tránh gây thương tích cho người sử dụng và tránh làm hư hỏng bộ gia nhiệt.
Báo động và bảo vệ
- Báo động đảo pha
- Báo động thiếu môi chất gia nhiệt (dầu)
- Báo động quá tải
- Báo động nhiệt độ cao và bảo vệ chống vấp tự động
- Báo động nhiệt độ thấp
Thông số kĩ thuật
| Model Item | YK-HW180-6KW | YK-HW180-12KW | YK-HW180-24KW | ||||
| Yếu tố gia nhiệt | Nước | ||||||
| Nhiệt độ làm việc | Tối đa 180℃ | ||||||
| Chế độ điều khiển | Điều khiển PID 14.8 24.0 31.0 49 62 | ||||||
| Ống gia nhiệt | Công suất（kw） | 6 | 12 | 24 | |||
| Phương pháp điều khiển | Điều khiển SSR | ||||||
| Máy bơm nước | Phương pháp làm kín | Không có đệm (bơm từ tính làm bằng thép không gỉ) | |||||
| Công suất động cơ （HW/50Hz | 0.5 | 0.75 | 1.1 | 1.5 | 3 | ||
| Áp suất tối đa (MPa) | 0.4 | 0.25 | 0.4 | 0.28 | 0.6 | ||
| Lưu lượng tối đa (Lr / phút) | 25 | 120 | 60 | 128 | 100 | ||
| Phương pháp làm mát | Làm mát gián tiếp | ||||||
| Đường kính ống tuần hoàn nước nóng | 3/8（10A）×2 chu trình 3/8（10A）×8 chu trình | 3/8（10A）×4 chu trình | 3/8（10A）×8 chu trình | ||||
| Nguồn cấp | AC200V±10%/60(50)Hz 3P AC220V±10%,50/60Hz 3P AC/380V/415V/50Hz 3P | ||||||
| Tổng công suất (KVA) | 6.5 | 12.75 | 13.1 | 25.5 | 27 | ||
| Lưu lượng nước làm mát (L / phút) | 15 | ||||||
| Áp suất nước làm mát (MPa) | 0.1-0.5 | ||||||
| Kích thước (L*W*H) (mm) | 700*280*640 | 700*280*640 | 790*320*850 | ||||
| Trọng lượng (Kg) | 75 | 80 | 110 | ||||
Ngoài các mô hình tiêu chuẩn thông thường được liệt kê ở trên, các Máy điều khiển nhiệt độ khuôn dùng nước có thể được tùy chỉnh để đáp ứng các ứng dụng ép phun.
