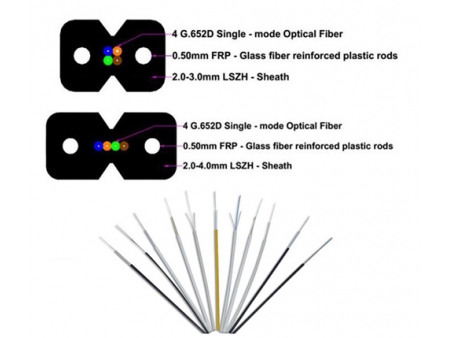

Cáp quang treo FTTH – GJYXFC
Tải về
Cáp quang, Dây nhảy quang, Cáp quang thuê bao FTTH và Giải pháp cáp quang
Thông tin chi tiết sản phẩm
- Loại cáp: GJXFH.
- Ứng dụng: Cáp trong nhà.
- Tiêu chuẩn: YD/T 1258.2-2005.
- Số lượng sợi: 1 ~ 4, hoặc tùy chỉnh theo yêu cầu.
- Loại sợi: G652D, G657A1, hoặc tùy chỉnh theo yêu cầu.
- Màu sắc vỏ: xanh, vàng, hoặc tùy chỉnh theo yêu cầu.
- Đóng gói: 1-4 km, hoặc tùy chỉnh theo yêu cầu.
- Chứng nhận: ISO9001, ISO14001,OHSAS 18001, vv..
- Năng suất hàng năm: 45 triệu km.
Tùy chọn tùy chỉnh
- Số lượng sợi khác nhau
- Sợi đơn mode và sợi đa mode
- Màu sắc vỏ
- Vỏ bọc trong PVC/PE/LSZH
- Đặc tính cơ học nâng cao
Hiệu suất
- Bán kính uốn tối thiểu: 10D tĩnh, 20D động.
- Nhiệt độ hoạt động: -40℃~ 70℃.
- Sợi quang được đặt giữa hai lớp chịu lực, với độ bền kéo và khả năng chống biến dạng tuyệt vời.
- Kích thước nhỏ gọn, trọng lượng nhẹ, cấu trúc gọn nhẹ, dễ dàng bóc tách mà không cần dụng cụ với thiết kế rãnh đặc biệt, dễ lắp đặt....
- Áp dụng cho cáp trong nhà, lắp ráp đầu nối trực tiếp, FTTH, truyền dữ liệu, v.v..
Thông số kỹ thuật của cáp quang
| Số lượng sợi | Kích thước cáp(mm) | Trọng lượng cáp (kg/km) | Bán kính uốn tối thiểu(mm) | Tải trọng kéo tối đa(N) | Tải trọng nghiền tối đa(N/100mm) | |||
| Tĩnh | Động | Ngắn kỳ | Dài kỳ | Ngắn kỳ | Dài kỳ | |||
| 1 | 2.0*3.0 | 8.0 | 10 | 20 | 60 | 30 | 1000 | 300 |
| 2 | 2.0*3.4 | 8.5 | 10 | 20 | 60 | 30 | 1000 | 300 |
| 4 | 2.0*3.8 | 9.0 | 10 | 20 | 60 | 30 | 1000 | 300 |
Lưu ý : Bảng thông số này chỉ là một tài liệu tham khảo, không phải là một bổ sung cho hợp đồng.
Technical specification of the fiber-G.652D
* PMDQ là một liên kết gồm 20 phần cáp (M) và mức xác suất là 0,01% (Q).
| Item | Chi tiết | Item | Chi tiết |
| Loại sợi quang | Đơn Mode | PMD | £0.2 ps/km1/2 |
| Vật liệu sợi quang | Silic pha tạp | Đường kính trường mode @ 1310 nm | (8.6~9.5)±0.6 um |
| Hệ số suy hao @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm | £ 0.35 dB/km £ 0.35 dB/km £ 0.21 dB/km £ 0.30 dB/km | Phân tán màu @ 1288 ~ 1339 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm | £3.5 ps/(nm. km) £5.3 ps/(nm. km) £18 ps/(nm. km) £22 ps/(nm. km) |
| Điểm không liên tục | £ 0.05 dB | Lỗi đồng tâm Lõi/lớp phủ | £ 0.6 um |
| Bước sóng cắt cáp | £ 1260 nm | Đường kính lớp phủ | 125.0 ± 1 um |
| Bước sóng phân tán bằng không | 1300 ~ 1324 nm | Độ dốc phân tán bằng không | £0.092 ps/(nm2.km) |
| Đường kính lớp phủ chính | 245 ± 10 um | Phụ thuộc nhiệt độ 0oC~ 70oC @ 1310 & 1550nm | £ 0.1 dB/km |
| Cấp độ kiểm tra bằng chứng | 100 kpsi (=0.69 Gpa), 1% |
Vui lòng liên hệ với chúng tôi để biết thêm thông tin chi tiết.
