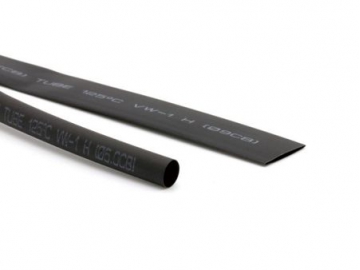

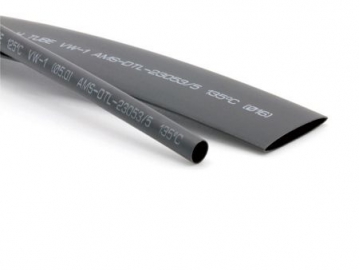

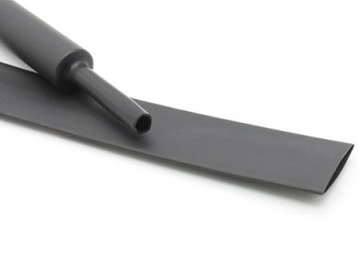

Ống Co Nhiệt Cách Điện Một Lớp, RSFR-135G(3X)
Model: RSFR-135G(3X)
Ống co nhiệt có độ dày siêu mỏng, siêu mềm dẻo
Ống co nhiệt cách điện một lớp RSFR-135G(3X) siêu mềm dẻo, có khả năng chống cháy và co rút nhanh, chống mài mòn và chống ẩm một cách hiệu quả cho các loại dây điện và dây cáp. Lớp vỏ có độ dày siêu mỏng giúp cho việc thao tác lắp đặt ống co nhiệt vào những vị trí có không gian nhỏ hẹp đơn giản hơn.
Đặc Tính
- Tỷ lệ co: 3:1
- Độ dày siêu mỏng
- Siêu bền, mềm dẻo
- Chống cháy
- Nhiệt độ hoạt động: -55℃to135℃
- Nhiệt độ co hoàn toàn: ≥120℃
- Tiêu chuẩn: RoHS
- Phù hợp SAE-AMS-DTL-23053/5, loại 1 và 3
- Cách điện
- Tạo lớp bảo vệ linh kiện điện tử
- Giảm áp lực cho đầu nối và mối nối
- Chống hư hỏng và mài mòn cơ học
- Chống ẩm và ăn mòn
- Cuộn cố định dây
- Buộc bọc dây cáp
| Tính chất | Phương pháp thử nghiệm | Hiệu suất |
| Độ bền kéo (MPa) | ASTM D 2671 | ≥10.4 |
| Độ giãn giới hạn (%) | ASTM D 2671 | ≥200 |
| Độ bền kéo sau khi lão hóa nhiệt (MPa) | 175℃×168h | ≥7.3MPa |
| Độ giãn giới hạn sau khi lão hóa nhiệt (%) | 175℃×168h | ≥100 |
| Thay đổi theo chiều dọc (%) | ASTM D 2671 | -5%～ 5% |
| Tính bắt lửa | Phương pháp ASTM D 2671 C | VW-1 |
| Điện áp định mức | UL 224, 2500V, 60s | Không gặp sự cố |
| Sốc nhiệt | UL 224,250℃×4h | Không có vết nứt, chảy hoặc rò rỉ |
| Độ bền điện môi (kV/mm) | ASTM D 149 | ≥15 |
| Điện trở suất (Ω.cm) | ASTM D 876 | ≥1014 |
| Size | Trước khi khò | Sau khi khò | Quy cách đóng gói | ||
| inch | mm | Đường kính trong (mm) | Đường kính trong, lớn nhất (mm) | Độ dày (mm) | Chiều dài tiêu chuẩn (m/ống) |
| 1/16 | 1.5 | 1.5 | ≤0.5 | 0.45±0.10 | 200 |
| 1/8 | 3.0 | 3.0 | ≤1.0 | 0.55±0.10 | 200 |
| 3/16 | 4.5 | 4.5 | ≤1.5 | 0.60±0.10 | 100 |
| 1/4 | 6.0 | 6.0 | ≤2.0 | 0.65±0.10 | 100 |
| 3/8 | 9.0 | 9.0 | ≤3.0 | 0.75±0.15 | 50 |
| 1/2 | 12 | 12.0 | ≤4.0 | 0.75±0.15 | 50 |
| 5/8 | 15 | 15.0 | ≤5.0 | 0.80±0.15 | 50 |
| 3/4 | 18 | 18.0 | ≤6.0 | 0.85±0.15 | 50 |
| 1 | 24 | 24.0 | ≤8.0 | 1.00±0.20 | 25 |
| 1-1/4 | 30 | 30.0 | ≤10.0 | 1.15±0.20 | 25 |
| 1-1/2 | 39 | 39.0 | ≤13.0 | 1.50±0.20 | 25 |
| 2 | 50 | 50 | ≤16.0 | 2.50±0.20 | 25 |
| 60 | 60 | ≤20.0 | 2.60±0.20 | 25 | |
| 70 | 70 | ≤23.0 | 2.60±0.20 | 25 | |
| 3 | 80 | 80 | ≤26.0 | 2.60±0.20 | 25 |
| 90 | 90 | ≤30.0 | 2.60±0.20 | 25 | |
| 4 | 100 | 100 | ≤33.0 | 2.60±0.20 | 25 |
