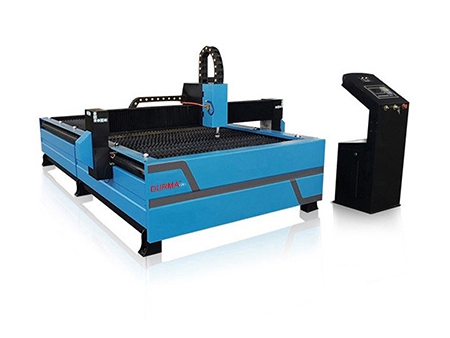

Máy cắt plasma CNC

Tải về

Trang web: https://cnclasercutting-vn.com/9-cnc-plasma-cutting-machine.html

Thông số chính
1. Model: TNC-1212, TNC-1325, TNC-1530, TNC-1540, TNC-1560, TNC-2030, TNC-2040, TNC-2060

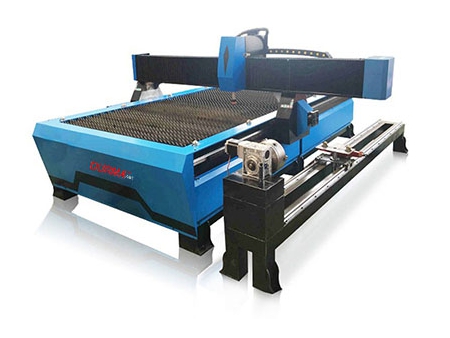

2. Tùy chọn: Cắt ống
3. Điện: Linh kiện điện Schneider – Đức (Công tắc hành trình & Công tắc giới hạn)
4. Hệ thống CNC: F2300A Shanghai Fangling

Model	TNC-1325,1530,1830,1840,2030,2040
Khung	Khung ống vuông liền khối
Ray X Y Z	Ray dẫn hướng tuyến tính HIWIN-Taiwan
Truyền động	X/Y Thanh răng và bánh răng, Z trục vít bi TBI Taiwan
Động cơ truyền động	Động cơ bước
Hệ thống điều khiển	DSP/START
Độ dày cắt	thép không gỉ 3mm-25mm
Nguồn plasma	63A/100A/160A/200A
Tốc độ cắt	8000mm/phút
Điện áp	380V,3PH,50/60HZ
Phần mềm	ArtCAM/Type 3/Ucancam

Máy cắt plasma sử dụng cấu trúc cổng giàn để bàn với truyền động hai bên. Ray trục X & Y là các ray dẫn hướng trụ tròn chính xác, truyền động bánh răng và thanh răng chính xác, vận hành ổn định.
Khung máy được hàn toàn bộ và xử lý ủ, khung chính làm từ ống thép kích thước trung bình qua hàn; các tấm đế ray được chế tạo qua gia công chính xác bằng máy phay có độ bền, độ chính xác cao, không bị biến dạng.
Thanh xà ngang, tấm ốp bên và tất cả các bộ phận chuyển động được làm từ hợp kim nhôm qua, thông qua việc gia công và phay chính xác. Chúng có đặc tính độ bền cao và quán tính nhỏ, vừa bền vừa tránh được tình trạng cắt không ổn định do quán tính lớn gây ra.
Sử dụng bộ điều chỉnh độ cao áp suất hồ quang di động HP105 có thể tự động điều chỉnh độ cao giữa mũi cắt và tấm để đảm bảo chất lượng cắt. Nhờ vào cấu trúc khoa học có thể tránh va chạm giữa đầu cắt và tấm thép do tốc độ phản ứng không tương ứng với đầu cắt.
Hệ thống xử lý bụi và rãnh đáy khép kín thân thiện với môi trường giúp xả bụi kịp thời, mang lại môi trường làm việc trong lành.

1. Cấu trúc cổng giàn để bàn với bộ truyền động hai bên mặt
1. 1) Trục Y sử dụng ray dẫn hướng tuyến tính kép, bánh răng và truyền động thanh răng ổn định hơn.
  2) Dầm nhôm đúc, trọng lượng nhẹ, quán tính thấp và độ chính xác cao.
1. Trục X sử dụng hệ thống truyền động bánh răng & thanh răng và ray thẳng, chạy ổn định hơn.
1. Áp dụng bộ điều chỉnh áp suất hồ quang di động F1620 di động để tự động điều chỉnh độ cao cắt phù hợp với những mặt cắt không bằng phẳng.
1. Hệ thống điều khiển CNC F2300A Shanghai Jiaotong University
1. 1) Đầu cắt plasma Hypertherm
  2) Trục Z sử dụng mô-đun tuyến tính chính xác cao, với độ chính xác cao và điều chỉnh tự động độ cao
1. Hệ thống bôi trơn tập trung
1. Linh kiện điện Schneider
1. Hệ thống xử lý bụi và phần đáy kín thân thiện với môi trường (làm đầy nước) có thể xả bụi kịp thời và hiệu quả để đảm bảo sức khỏe cho người vận hành.
