Dự án SVG 34.5kV/150Mvar cho nhà máy thép Tenaris TAMSA

RXPE đã cung cấp 01 bộ STATCOM nối tam giác 34.5kV/150Mvar dựa trên công nghệ PP-IGBT tại Mexico vào đầu năm 2024. Thiết bị STATCOM này được vận hành kết hợp với một nhóm tụ điện lọc (H2 H3 H4) có dung lượng bù cơ bản 110Mvar, nhằm kiểm soát toàn bộ các vấn đề về chất lượng điện năng như dao động điện áp, nhấp nháy điện áp và sóng hài phát sinh trong quá trình vận hành của 01 lò hồ quang điện nạp liệu từ trên công suất 135MVA và 02 lò tinh luyện (có công suất lần lượt là 24MVA và 30MVA) tại nhà máy thép Tenaris TAMSA ở Mexico. Công suất ngắn mạch của lưới điện 230kV tại hiện trường khoảng 4563MVA. Khi chưa có thiết bị bù, giá trị nhấp nháy ngắn hạn PST của điện áp lưới do phụ tải lò gây ra vào khoảng 3.80, và giá trị nhấp nháy dài hạn PLT vào khoảng 2.82. Theo thỏa thuận kỹ thuật, sau khi hệ thống STATCOM được đưa vào vận hành, giá trị PST của điện áp lưới phải không vượt quá 1.0, và giá trị PLT phải không vượt quá 0.8. Đồng thời, các chỉ tiêu chất lượng điện năng khác của lưới điện như sóng hài và mất cân bằng cũng phải đáp ứng yêu cầu của IEC và các tiêu chuẩn liên quan của lưới điện Mexico; hệ số công suất trung bình tại phía đầu vào 230kV phải lớn hơn 0.95.

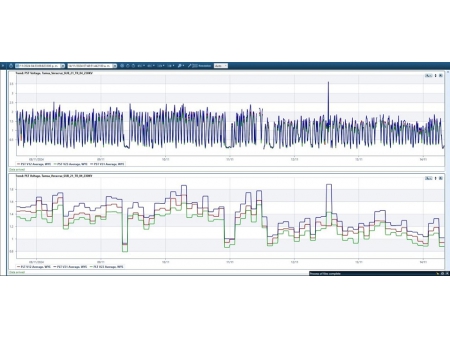

Hình 1: Đường cong PST và PLT của điện áp lưới điện tại hiện trường khi hệ thống SVC thực hiện bù

Công tác lắp đặt hệ thống STATCOM và chạy thử phần hạ áp đã hoàn thành vào ngày 17/11/2024. Hình ảnh hệ thống STATCOM sau khi lắp đặt tại hiện trường được thể hiện ở Hình 2. Đến ngày 19/11/2024, sau khi hoàn tất các thử nghiệm liên quan đến cao áp, hệ thống STATCOM đã chính thức được đưa vào vận hành. Giao diện HMI của hệ thống điều khiển trong quá trình vận hành được thể hiện tại Hình 3, và dữ liệu vận hành hằng ngày của hệ thống STATCOM được thể hiện tại Hình 4. Tính đến ngày 28/11/2024, hệ thống STATCOM đã vận hành liên tục hơn 9 ngày mà không có lỗi hoặc cảnh báo, và hệ số công suất tại điểm đánh giá của lưới điện khi hệ thống STATCOM vận hành lớn hơn 0.99. Đồng thời, các chỉ tiêu chất lượng điện năng của lưới điện như dao động điện áp, nhấp nháy điện áp, méo dạng sóng hài và mất cân bằng đều đáp ứng yêu cầu của thỏa thuận kỹ thuật và các tiêu chuẩn liên quan của lưới điện Mexico. Giá trị nhấp nháy ngắn hạn (PST) của điện áp lưới điện nhỏ hơn 0.86, và giá trị nhấp nháy dài hạn (PLT) nhỏ hơn 0.67. Đường cong dữ liệu nhấp nháy điện áp được thể hiện tại Hình 5.

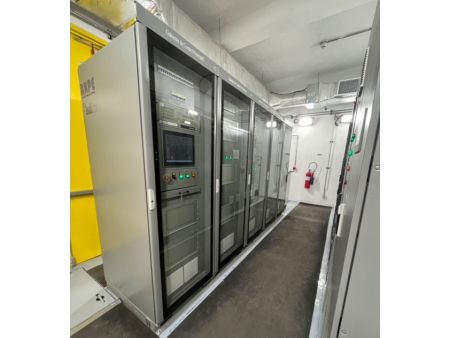

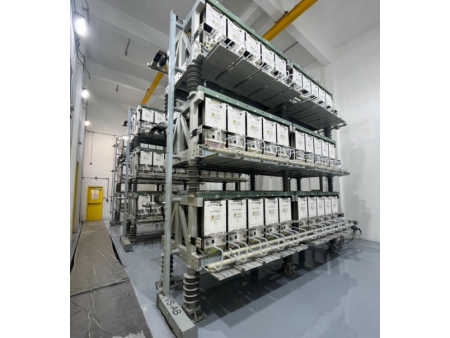

Hình 2: Hình ảnh hệ thống STATCOM sau khi lắp đặt tại hiện trường

Hình 3: Thông tin trang sơ đồ chính HMI trong quá trình vận hành hệ thống STATCOM tại hiện trường

Hình 4: Biểu đồ dữ liệu lịch sử của hệ thống STATCOM
(Từ trên xuống dưới là điện áp lưới, dòng điện STATCOM và dòng điện lò hồ quang điện)

Hình 5: Đường cong PST và PLT của điện áp lưới sau khi hệ thống STATCOM được đưa vào vận hành

Các dữ liệu nêu trên chứng minh rằng thiết bị STATCOM 34.5kV/150Mvar dựa trên công nghệ PP-IGBT có tính năng kỹ thuật rất tốt và vận hành ổn định, có thể kiểm soát hiệu quả các vấn đề chất lượng điện năng phát sinh trong quá trình sản xuất của lò hồ quang điện xoay chiều công suất lớn, qua đó bảo đảm các chỉ tiêu chất lượng điện năng của hệ thống lưới điện đáp ứng giới hạn tiêu chuẩn liên quan và các yêu cầu trong thỏa thuận kỹ thuật.
