Tụ Bù Dọc Trong Phân Phối Điện

Tù bù dọc được sử dụng để nâng cao điện áp đầu cuối sau khi truyền tải điện trên khoảng cách dài đối với các tuyến 10kV, 35kV, 66kV, v.v., nhằm tối ưu chất lượng điện năng cho nhu cầu dân dụng và sản xuất kinh doanh. Lấy hệ thống phân phối điện 35kV hoặc 10kV làm ví dụ, điện áp đầu cuối thường suy giảm rõ rệt, gây ảnh hưởng bất lợi cho cả sinh hoạt dân dụng và hoạt động của doanh nghiệp trong điều kiện vận hành bất thường. Nguyên nhân là do đường dây truyền tải quá dài, vượt quá bán kính truyền tải điện thông thường. Trong những trường hợp như vậy, tụ bù song song truyền thống (tụ bù treo cột) hoặc máy biến áp điều áp (1:1) không thể giải quyết triệt để vấn đề, và hiệu quả bù sẽ suy giảm nhanh khi phụ tải đầu cuối tăng lên. Thiết bị SC của RXPE khắc phục vấn đề này bằng cách rút ngắn khoảng cách điện tương đương, từ đó nâng cao điện áp đầu cuối của đường dây truyền tải điện.

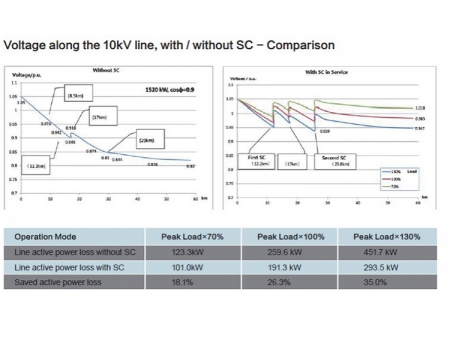

Sau khi lắp đặt SC, điện áp đầu cuối (ở chế độ phụ tải nhẹ hoặc phụ tải nặng) sẽ luôn duy trì trong phạm vi đạt chuẩn, bảo đảm điện áp đầu cuối của lưới phân phối tại các khu vực xa trung tâm vẫn vận hành bình thường. Sơ đồ dưới đây thể hiện tình trạng phân bố điện áp của dự án lưới phân phối điện 10kV Qinggouzi (58km), trong đó sau khi lắp đặt SC, phân bố điện áp đã được cải thiện rõ rệt và tổn thất đường dây cũng giảm đáng kể.
