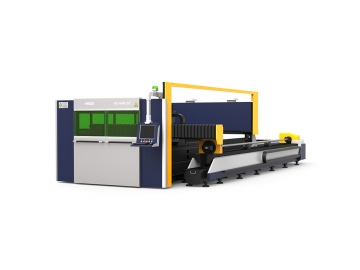

Máy cắt laser fiber có vỏ bảo vệ G3015E

Tải về

Chỉ dẫn

Cả vậ liệu dạng tấm và ống đều được gia công bởi máy cắt G3015E với bàn làm việc thay đổi được. Tốc độ cắt tối đa đạt 60m/phút và an toàn khi sử dụng do có lớp bảo vệ.

Ứng dụng

1. Để cắt ống
Không chỉ cắt ống thép carbon hoặc ống thép chống gỉ 0.5-5mm, máy cắt ống có thể gia công nhiều vật liệu ống khác, như Nhôm , Đồng thau, Đồng, Thép mạ kẽm , Thép cuộn nguội, v.v...

Kích thước áp dụng: Kích thước áp dụng: ống vuông 20×20mm-150×150mm, ống tròn Φ20-Φ219mm

2. Để cắt tấm
Tấm thép carbon 0.5~16mm, tấm thép chống gỉ 0.5~8mm, Đồng thau 0.5~6mm, Đồng mạ kẽm 0.5~4mm cũng như tấm mạ điện và Thép silicon .

3. Ứng dụng công nghiệp
Máy cắt có năng lực cắt các tấm kim loại, đồi nội thất văn phòng, nhà bếp, trang bị khách sạn, máy thực phẩm, giá để và nhiều sản phẩm khác.

Thông số kỹ thuật

Diện tích làm việc	3000mm×1500mm (tùy chỉnh)
Công suất laser	500W-3000W(tùy chỉnh)
Tốc độ di chuyển lớn nhất	60m/phút
Độ gia tốc lớn nhất	0.5G
Độ chính xác định vị	0.05mm/m
Độ chính xác tái định vị	±0.05mm
Công suất nguồn	380V/50Hz
Trọng lượng toàn bộ máy	8500kg
Kích thước tấm	8500mm×3650mm×2100mm
Kích thước ống	4450mm×900mm×1050mm

Lưu ý

Chúng tôi có thể tùy chỉnh máy cho mục đích cắt ống với chiều rộng 3m đến 6m
Chúng tôi có thể tùy chỉnh máy cho mục đích cắt tấm với bề dày 3m×1.5m, 4m×2m, hoặc 6m×2m.
Chúng tôi có thể tùy chỉnh model máy đặc biệt cho các góc cắt , thép dầm chữ I và nhiều loại khác
Chúng tôi cung cấp nhiều máy laser với công suất khác nhau. Vật liệu và độ dày phụ thuộc vào công suất laser.

Vật liệu phù hợp

Thép chống gỉ
Thép carbon
Đồng thau
Đồng
Nhôm
Thép mạ kẽm
Thép cuộn nguội
Titanium
Thép điện phân
Thép silicon

Đặc tính các bộ phận

Hệ thống laser
Hệ thống laser fiber công suất cao IPG với năng lực cắt khỏe.

Bàn làm việc độ cứng cao
Bệ máy kim loại được qua xử lý nhiệt 600°C , rồi làm lạch bên trong lò trong vòng 24 tiếng.Sau khi hoàn tất quá trình, được gia công bằng máy nghiền plano và hàn lại sử dụng oxit carbon. Đảm bảo độ cứng và tuổi thọ 20 năm cho thiết bị.

Động cơ trợ động
Hệ thống dẫn động và hệ thống điện do Sanyo Denki của Nhật cung cấp, tốc độ quay nhanh và độ bền cao.

Hệ thống truyền động
HSG LASER sử dụng giá đỡ và bánh răng của ALPHA. Thiết bị không bao giờ gặp sự cố hỏng hóc mà còn tương thích hoàn hảo với máy cắt laser của chúng tôi.
